  Reflektorgrafik
Dateneingabe Koordinaten Reflektorgrafik Lichtstärkeverteilung Beispiel
This page in English This page in English Vorherige Seite Nächste Seite

Es wird eine Reflektorgrafik erstellt, bei der eine übersichtliche Anzahl von Lichtstrahlen von der Lichtquelle zum Reflektor und die dazugehörigen, reflektierten Lichtstrahlen gezeichnet werden. Das gilt sowohl für eine als punktförmig angenommene Lichtquelle als auch für Lichtquellen mit endlicher Ausdehnung.

Die dargestellten Lichtstrahlen gelten als typische Vertreter der gesamten Lichtstrahlen.

Zahlreiche Standard-Lampentypen sind in einer Lampenliste enthalten und können beliebig in den Reflektor eingefügt werden.

Ein Fokussieren der Lampe ist ebenfalls möglich. Die Veränderung der Ausstrahlwinkel ist sofort in der Grafik sichtbar.

Um den Verlauf der Strahlen innerhalb des Reflektors oder in größerer Entfernung vom Reflektor besser beurteilen zu können, besteht die Möglichkeit mit Hilfe der Zoom-Funktion den gewünschten Darstellungsmaßstab bzw. den Abstand zur angestrahlten Fläche zu verändern.

Die Darstellung der direkten Lichtstrahlen der Lichtquelle, die nicht vom Reflektor reflektiert werden, kann wahlweise erfolgen.

Die Reflektorgrafik kann gespeichert und ausgedruckt werden.

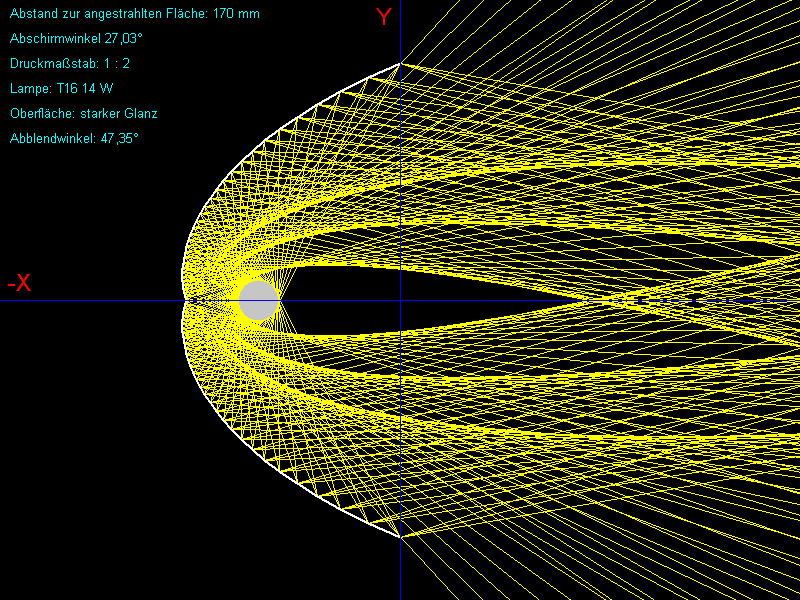

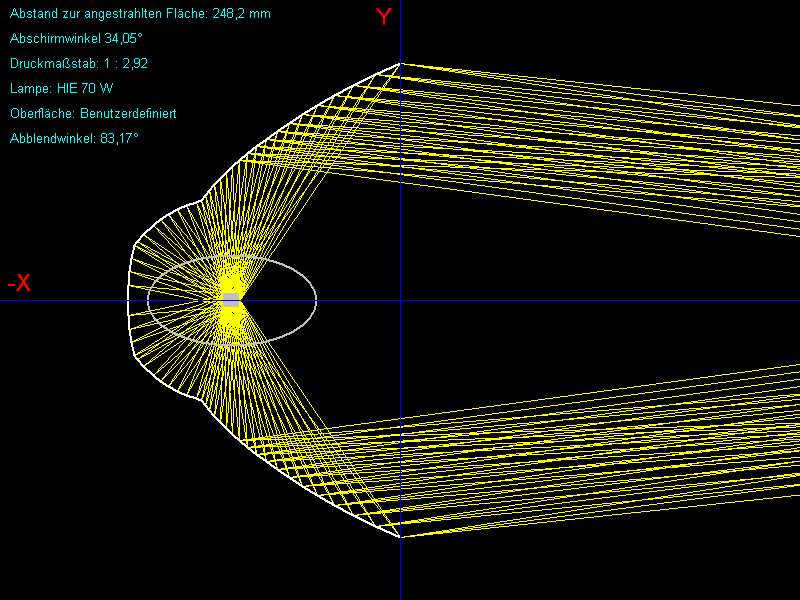

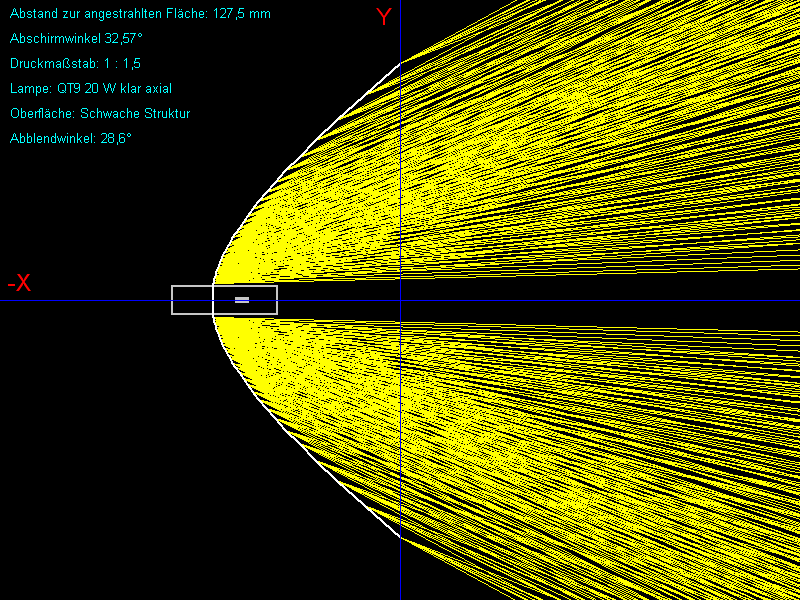

Im folgenden Abschnitt dieser Seite finden Sie sechs Beispiele von Reflektorgrafiken, die mit AIMLIGHT® errechnet wurden. Wenn Sie die Vergrößerung eines Bildes sehen möchten, so klicken Sie bitte einmal mit der linken Maustaste darauf. Es wird ein neues Fenster geöffnet, in dem Sie das entsprechende Bild in Originalgröße sehen können.

Für Originalgröße bitte klicken Für Originalgröße bitte klicken
Für Originalgröße bitte klicken Für Originalgröße bitte klicken
Für Originalgröße bitte klicken Für Originalgröße bitte klicken

Für weitere Screenshots schauen Sie bitte auf diese Seite.
