AIMLIGHT® berechnet die photometrischen Daten direkt aus den Eingabeparametern oder aus extern erstellten Reflektorkoordinaten.

Für symmetrische Rinnenreflektoren und rotationssymmetrische Reflektoren wird die Lichtstärkeverteilung als Polardiagramm (C-Ebenen) und als Lichtstärketabelle in 2,5° Winkelschritten für den Ausstrahlungsbereich von 0° bis 90° angegeben.

Der Ausstrahlwinkel für das Lichtstärkemaximum und der Halbstreuwinkel werden angezeigt.

Die lichttechnische Analyse ist mit einer Goniophotometer-Messung vergleichbar.

Speichern und Drucken der Lichtstärkeverteilung ist möglich.

AIMLIGHT® analysiert bei der Berechnung der Lichtstärkeverteilung bis zu 1,3 Millionen Lichtstrahlen, die aus allen Richtungen von der gesamten Ausdehnung der eingesetzten Lichtquelle austreten und von den Reflexionsflächen des Reflektors reflektiert werden, um die Lichtstärken für die vertikalen Winkelbereiche zu ermitteln.

Die Lichtstärkeverteilung wird für gerichtete und gestreute Reflexionen berechnet.

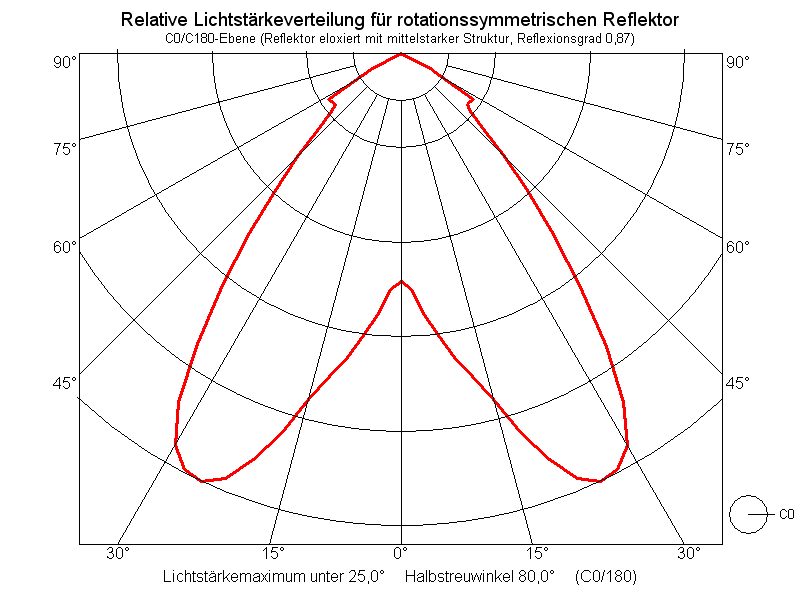

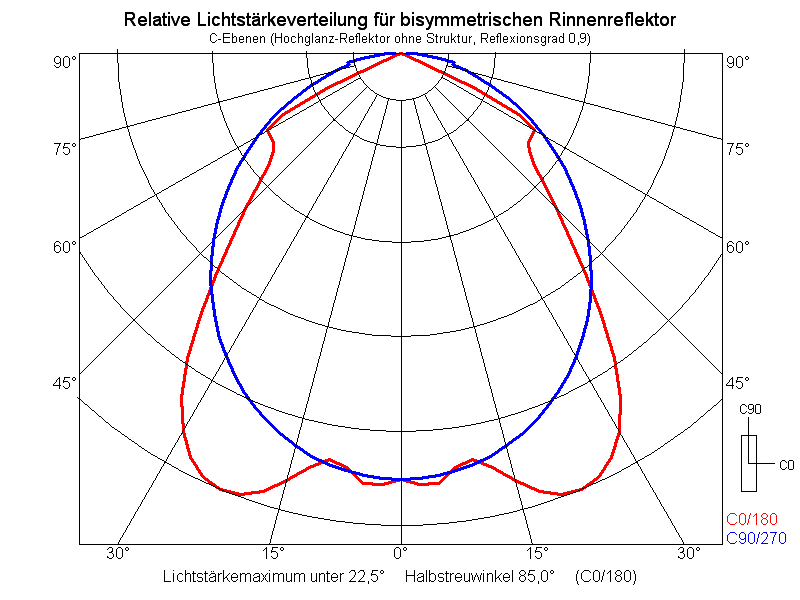

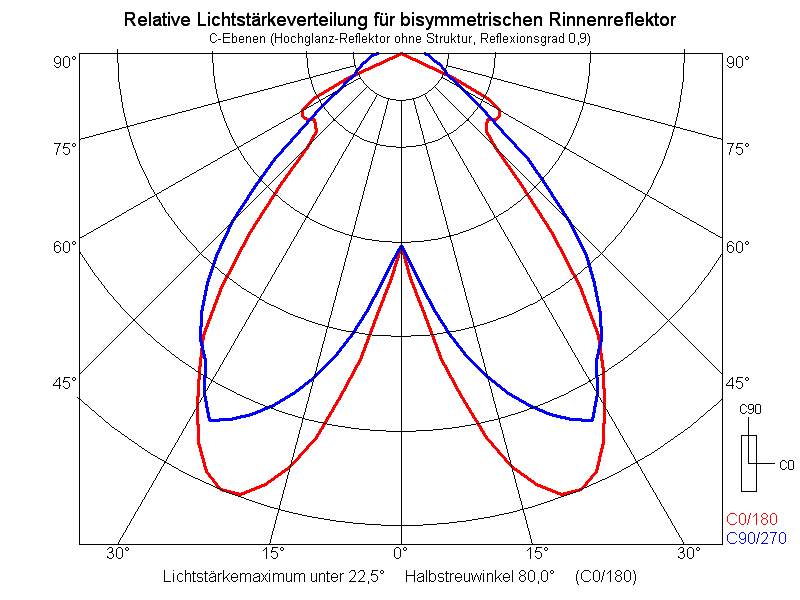

Im folgenden Abschnitt dieser Seite finden Sie sechs Beispiele von Lichtstärkeverteilungen, die mit AIMLIGHT® errechnet wurden. Wenn Sie die Vergrößerung eines Bildes sehen möchten, so klicken Sie bitte einmal mit der linken Maustaste darauf. Es wird ein neues Fenster geöffnet, in dem Sie das entsprechende Bild in Originalgröße sehen können.

Für Originalgröße bitte klicken Für Originalgröße bitte klicken
Für Originalgröße bitte klicken Für Originalgröße bitte klicken
Für Originalgröße bitte klicken Für Originalgröße bitte klicken

Für weitere Screenshots schauen Sie bitte auf diese Seite.
